Q647F 氣動固定球閥

1產品型號：Q647F
2公稱通徑：DN50~DN500
3公稱壓力：PN1.6~6.4MPa
4適用溫度：-28℃～300℃
5適用介質：水、蒸汽、油品、硝酸類、醋酸類
6驅動方式：手動、氣動
7結構長度按：GB1221-89
8法蘭尺寸按：GB9113、JB79-59
9檢驗試驗按：JB/T9092-99

客戶訂購咨詢：15000666432

#球閥

詳細介紹

一、Q647F氣動固定球閥概述

沃茈閥門（上海）有限公司生產銷售的Q647F氣動固定球閥，氣動球閥，球閥是雙向閥，流向無限制。中法蘭用螺柱連接，上下閥桿均設有滑動軸承，減少磨擦，使用操作省力、平穩。在正常情況下：壓力低時閥座密封依靠彈簧預緊力使閥座緊貼球體達到密封，壓力高時，在閥座上形成活塞效應，在上游介質壓力作用下，使閥座壓緊球體達到密封、氣動固定球閥，氣動球閥，球閥廣泛應用于過程控制系統實現開或關。

二、Q647F氣動固定球閥技術參數

閥類	傳動方式	連結形式	結構形式	密封面	公稱壓力	閥體材料
球閥	6-氣動 6s-氣動帶手動	4-法蘭式	固定球直通	f-氟塑料 h-合金鋼 ppl	1.6 2.5 4.0 6.4	按表內閥體材料代號
公稱通徑dn（mm）		50-500
材料代號		c		p		r
主要零件	閥體	wcb		zg1cr18ni9ti		zg1cr18ni12mo2ti
	球板	2cr13		1cr18ni9ti		1cr18ni12moti
	閥桿	2cr13		1cr18ni9ti		1cr18ni12moti
	密封圈	增強聚四氟乙烯對位聚笨
	填料	聚四氟乙烯柔性石墨
適用工況	適用介質	水、蒸汽、油品		硝酸類		醋酸類
	適用溫度	-28℃～300℃
控制型式		雙作用/單作用
作用型式		切斷/調節
輸入信號		電信號：0～10ma、-4～10ma 氣信號20～100kpa
回信電壓		ac220v/dc24v
工作介質		凈化壓縮壓氣
執行器	型號	gt系列、hy系列、aw系列、zsh系列等
	氣源壓力	0.4～0.7mpa

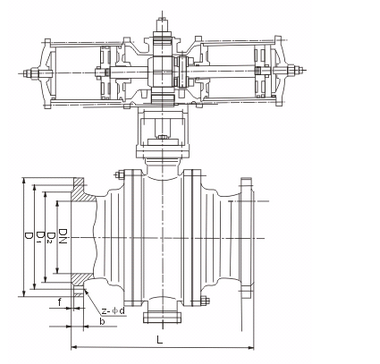

三、Q647F氣動固定球閥安裝尺寸表

公稱通徑dn（mm）	尺寸															執行器型號
	1.6mpa					2.5mpa					4.0mpa
	l	d	d1	b	z-φd	l	d	d1	b	z-φd	l	d	d1	b	z-φd
50	203	160	125	16	4-18	216	160	125	20	4-18	216	160	125	20	4-18	可選配gtd/gte、 aw/aws、hy、 zsh系列執行器（以上選配僅供參選具體選用根據實際要求）
65	222	180	146	18	4-18	241	180	145	22	8-18	241	180	145	22	8-18
80	241	195	160	20	8-18	283	195	160	22	8-18	283	195	160	22	8-18
100	305	215	180	20	8-18	305	230	190	24	8-23	305	230	190	24	8-23
125	356	245	210	22	8-18	381	270	220	28	8-25	381	270	220	28	8-25
150	394	280	240	24	8-23	403	300	250	30	8-25	403	300	250	30	8-25
200	457	335	295	26	12-23	502	360	310	34	12-25	502	375	320	38	12-30
250	533	405	355	30	12-25	586	425	370	36	12-30
300	610	460	410	30	12-25	648	485	430	40	16-30
350	686	520	470	34	16-25	762	550	490	44	16-34
400	762	580	525	36	16-30	838	610	550	48	16-34
450	864	640	585	40	20-30	914	660	600	50	20-34
500	914	705	650	44	20-34	991	730	660	52	20-41

其他相關自控閥門

D973H/Y 電動對夾式多層次金屬硬密封蝶閥

Q647F 氣動固定球閥

1產品型號：Q647F
2公稱通徑：DN50~DN500
3公稱壓力：PN1.6~4.0 MPa
4適用溫度：-29~425℃
5閥體材質：WCB、WC6、WC9、LCB、CF8、CF3、CF8M、CF3M
6適用介質：水、蒸汽、油品、部分酸、堿
7設計依據：GB標準
8設計標準：GB/12237
9法蘭連接：GB/1221
10連接法蘭尺寸：GB/9113、JB/T79
11試驗和檢驗：JB/T9002

客戶訂購咨詢：15000666432

#球閥

詳細介紹

一、Q647F氣動固定球閥概述
沃茈閥門（上海）有限公司生產銷售的Q647氣動固定球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用，是一種與生產建設、人民生活息息相關的重要機械產品。球閥密閉在各類管路系統種用于截斷或接通介質流，使介質按照預定的程序輸送到各個指定點。

二、Q647F氣動固定球閥主要零件材料

閥體	閥桿	閥球	密封面	墊片	填料	工作溫度	適用介質
WCB	1Cr13	1Cr13	1Cr13 司太立合金本體材料	柔性石墨不銹鋼加柔性石墨 08軟鋼 F304 F316	柔性石墨編結石墨	-29-425℃	水、蒸汽、油品
WC6	15CrMo	15CrMo				-29-425℃
WC9	25Cr2MoV	25Cr2MoV				-29-425℃
LCB	304	304				-46-354℃
CF8	304	304				-196-600℃	部分酸、堿
CF3	304L	304L
CF8M	316	316
	316L	316L

三、Q647F氣動固定球閥主要外型尺寸

公稱通徑 DN（mm）	尺寸												執行器型號
	1.6MPa				2.5MPa				4.0MPa
	L	D	D1	z-φd	L	D	D1	z-φd	L	D	D1	z-φd
50	203	160	125	4-18	216	160	125	4-18	216	160	125	4-18	可選配 DA/SR、 QGSY、 SY-CH、GTD/GTE AW/AWS、 SY-YD、系列執行器（以上選配僅供參考具體選區用根據實際要求）
65	222	180	146	4-18	241	180	145	8-18	241	180	145	8-18
80	241	195	160	8-18	283	195	160	8-18	283	195	160	8-18
100	305	215	180	8-18	305	230	190	8-23	305	230	190	8-23
125	356	245	210	8-18	381	270	220	8-25	381	270	220	8-25
150	394	280	240	8-23	403	300	250	8-25	403	300	250	8-25
200	457	335	295	12-23	502	360	310	12-25	502	375	320	12-30
250	533	405	355	12-25	586	425	370	12-30
300	610	460	410	12-25	648	485	430	16-30
350	686	520	470	16-25	762	550	490	16-34
400	762	580	525	16-30	838	610	550	16-34
450	864	640	585	20-30	914	660	600	20-34
500	914	705	650	20-34	991	730	660	20-41
