D641W 氣動通風蝶閥

1產品型號：D641W
2公稱通徑：DN50～DN2000
3公稱壓力：0.05~0.6MPa
4適用溫度：≦425℃
5適用介質：煤氣、含塵氣體、煙道氣等
6閥體材質：鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
7設計標準：GB/T12238-1989 JB/T8692-1998
8法蘭連接尺寸：GB/T9115.1-2000
9結構長度：GB/T12221-1989
10壓力試驗：GB/T13927-1992;JB/T9092-1999

客戶訂購咨詢：15000666432

#蝶閥

詳細介紹

一、D641W氣動通風蝶閥簡介

沃茈閥門（上海）有限公司生產銷售的D641W氣動通風蝶閥采用與閥體相同材料加工成密封圈，采用電或氣動傳動。其適用溫度隨閥體選材而定，公稱壓力≤0.6mpa,一般適用于工業、冶金、環保等管道作通風調節介質流量之用。

二、D641W氣動通風蝶閥主要特點

1、設計新穎、合理，重量輕，啟閉迅速。

2、操力矩小，操作方便，省力靈巧。

3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。

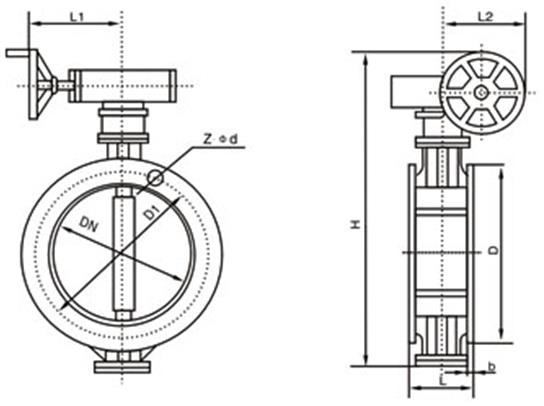

三、D641W氣動通風蝶閥外形尺寸 (pn0.5、2.5)

公稱通徑毫米		結構長度 (標準值)	外形尺寸 (參考值)		連接尺寸(標準值)						氣動執行器型號
公稱通徑毫米		結構長度 (標準值)	外形尺寸 (參考值)		0.05mpa和0.25mpa
dn	英寸	l	h	h1	d	d1	d2	z-d	a	w
100	4	120	105	--	210	170	144	4-18	140	70	gtd63
125	5	120	120	--	240	200	174	8-18	140	70	gtd63
150	6	120	132	--	265	225	199	8-18	186	91	gtd83
200	8	140	160	--	320	280	254	8-18	186	91	gtd83
250	10	140	187	--	375	335	309	12-18	186	91	gtd83
300	12	170	220	--	440	395	363	12-22	254	120	gtd110
350	14	170	245	--	490	445	413	12-22	254	120	gtd110
400	16	190	270	--	540	495	463	16-22	254	120	gtd110
450	18	190	297	--	595	550	518	16-22	296	137	gtd127
500	20	190	322	--	645	600	568	20-22	296	137	gtd127
600	24	210	377	--	755	705	667	20-26	296	137	gtd127
700	28	210	430	--	860	810	772	24-26	384	173	gtd160
800	32	210	487	--	975	920	878	24-30	384	173	gtd160
900	36	250	537	--	1075	1020	978	24-30	384	173	gtd160
1000	40	250	587	--	1175	1120	1078	28-30	501	208	gtd190
1200	48	250	687	--	1375	1320	1280	32-30	501	208	gtd190
1400	56	300	700	--	1575	1520	1480	36-30	501	208	gtd190
1600	84	300	895	--	1790	130	1690	40-30	501	208	gtd190
1800	72	300	995	--	1990	1930	1880	44-30	1090	230	aw17
2000	80	300
