VQ947H/VQ977H 電動V型球閥

1產品型號： VQ947H/VQ977H
2公稱通徑：DN25~DN300
3公稱壓力：PN1.6~4.0MPa
4主體材質：WCB、304、316
5連接方式：對夾式、法蘭式
6法蘭標準：GB、ANSI、DIN、JIS
7電動執行器：開關型、調節型、防爆型
8設計制造：GB/T12237/1989、ASME B16.34 、API608
9結構長度：GB/T12221、ASME B16.10
10連接尺寸：GB 9113.1、ASME B16.5
11檢驗試驗：GB/T13927-1992、API 598,API6D

客戶訂購咨詢：15000666432

#球閥

詳細介紹

一、VQ947H/VQ977H電動V型球閥產品說明

沃茈閥門（上海）有限公司生產銷售的VQ947H/VQ977H電動V型球閥采用圓柱型彈簧預載的帶補償性可動金屬閥座結構，密封性能可靠。球芯與閥座不會產生卡阻或脫離，使用壽命長。球芯上的v形切口與金屬閥座之間具有剪切作用，特別適用于控制高粘度，含纖維、固體顆粒及漿料等介質。結構制造紙工業的紙漿顯得尤為優越。閥門的流通能力大、壓力損失小、且介質不會沉積在閥體中腔，閥門不僅具有近似等有分比的流量特性、可調范圍大，可調比為100：1，還具有精確調節與可靠定位的功能。

二、VQ947H/VQ977H電動V型球閥主要零件材料

零件名稱	材質
閥體、閥蓋	wcb	cf 8
密封圈	2cr13+氮化	304+氮化
球體	2cr13+硬格	304+硬格
閥座、閥桿	2cr13	304
墊片	柔性石墨+不銹鋼	柔性石墨+不銹鋼
雙頭螺柱	35crmoa	1cr18ni9ti

三、VQ947H/VQ977H電動V型球閥主要性能規范

公稱壓力	試驗壓力		適用介質	適用溫度
	殼體試驗	密封試驗
1.6	2.4	1.76	水、油、氣及高粘度，含纖維、固體顆粒等介質	-28℃～≤550℃
2.5	3.75	2.75
4.0	6.0	4.4

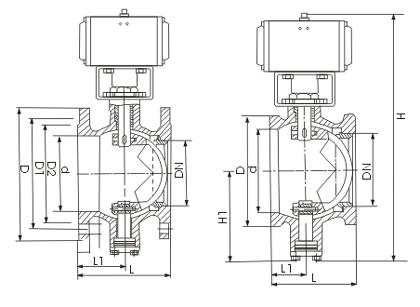

四、VQ947H/VQ977H電動V型球閥主要外形尺寸

公稱壓力	公稱通徑		尺寸
公稱壓力	（mm）	（in）	w	l	w1	l1	d	d1	h1	h
pn1.6mpa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	80	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	90	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
pn2.5mpa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
class150	25	-	50	-	25	-	64	38	57	200
	40	11/2	65	-	25	-	82	49	63	205
	50	2	75	124	32	62	100	60	92	225
	65	21/2	85	145	38	72.5	120	75	100	235
	80	3	100	165	45	82.5	131	89	108	260
	100	4	115	194	50	97	158	113	117	270
	125	5	135	210	55	105	180	140	140	320
	150	6	160	229	65	114.5	216	164	177	340
	200	8	200	243	80	121.5	268	205	200	390
	250	10	240	297	92	148.5	326	259	252	420
	300	12	-	338	-	169	-
