一、ZZVP,ZZCP型自力式微壓調節閥產品概述：

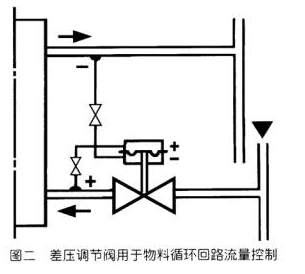

沃茈閥門（上海）有限公司生產銷售的ZZVP,ZZCP型自力式微壓調節閥是一種不需要外加能源的執行器產品。可用于公稱壓力pn0.1，pn1.0。差(微)壓均可分段調節。從 50mm.w.c至0.1mpa。其用途十分廣泛，可用于工業燃燒爐系統，控制兩種物料，如煤氣、空氣流量配比，以達理想燃燒。用于氫冷發電機組密封油系 統，控制密封油與氫氣間壓力差，以確?？煽棵芊?。當差壓閥的低壓端通大氣即為微壓閥(差壓閥負壓，端壓，力為零)。
二、ZZVP,ZZCP型自力式微壓調節閥產品特點：
1、無需停止生產即可進行設定值的調整；
2、無填料，閥桿上、下活動時不存在磨擦，上密封可靠；
3、執行機構敏感元件極為靈敏，微小的壓力變化會被感測出來；
4、閥體為四通形式，因而k、b型可通用一種閥體。
三、ZZVP,ZZCP型自力式微壓調節閥技術參數：
◆主要技術參數和性能指標
公稱通徑 dn(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
額定流量 系數 kv | zzcp/zzvp | 8 | 11 | 20 | 32 | 50 | 80 | 100 | 160 |
zzcn | 53 | 83 | |||||||
額定行程 (mm) | 6 | 8 | 10 | 15 | 20 | ||||
公稱壓力 pn(mpa) | 0.10 1.0 | ||||||||
差壓調節范圍 (kpa) | 0.5 ～ 5.5 5 ～ 10 9 ～ 14 13 ～ 19 18 ～ 24 22 ～ 28 26 ～ 33 31 ～ 38 36 ～ 44 42 ～ 51 49 ～ 58 56 ～ 66 64 ～ 78 76 ～ 90 8 ～ 100 | ||||||||
介質溫度 ( ℃ ) | ≤ 80 | ||||||||
調節精度 ( ％ ) | ≤ 10 | ||||||||
允許泄漏 量 (l/h) | zzcp/zzvp | 10-4 x 閥額定容量 ( ⅳ 級 ) | |||||||
zzcn | 5x10-3 x 閥額定容量 ( ii 級 ) | ||||||||
注：
1、ZZVP,ZZCP公稱壓力為0.10mpa，zzcn為1.0mpa
2、ZZCN差壓調節范圍為36～44…88～100kpa
四、ZZVP,ZZCP型自力式微壓調節閥規格重量：

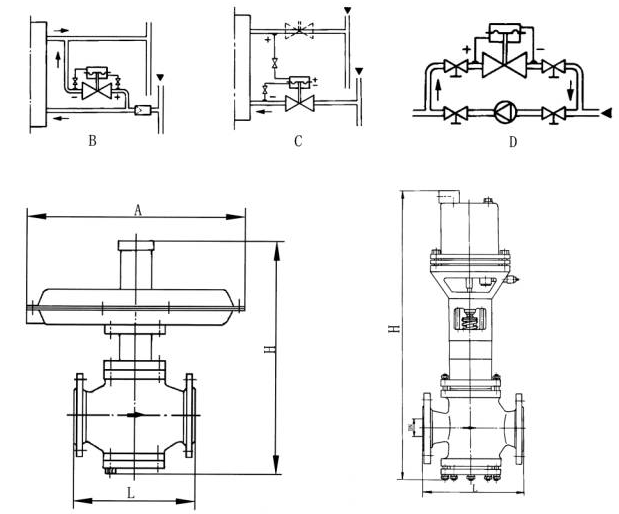

◆外形尺寸及重量 單位：mm
dn | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
a | 308 | 394 | 308 | 394 | 308 | 394 | 394 | 394 | |
h | zzcp/zzvp | 376 | 465 | 365 | 445 | 445 | 490 | 490 | 510 |
zzcn | 536 | 536 | |||||||
l | zzcp/zzvp | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
zzcn | 222 | 222 | |||||||
重量 g(kg) | 12 | 13 | 15 | 17 | 20 | 28 | 38 | 43 | |
導壓管螺紋接頭 | m16x1.5 | ||||||||
