一、BPQ340TC陶瓷偏心半球閥產品簡介：
沃茈閥門（上海）有限公司生產銷售的BPQ340TC陶瓷偏心半球閥利用偏心閥體、偏心球體、閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬?gòu)椥圆牧媳磺度虢饘僮?，閥座金屬面受到良好的保護。特別適用于鋼鐵業，洗選礦、電站、除灰等行業，礦料漿液，灰渣漿液等介質。
閥門的閥座和半球體的密封面均采用工程陶瓷、硬度高、耐沖蝕、壽命長。適用于含有粉狀顆粒的固液混合介質，作啟閉用；半球體為固定球式，剛性好。形狀為v形半球，體積小，重量輕； 閥座密封面與半球密封面間距具有可調性，故閥門在使用一定時間后，密封面間距可再進行調整，延長閥門壽命；閥門在全開時，閥體通道完全暢通，介質流阻小。

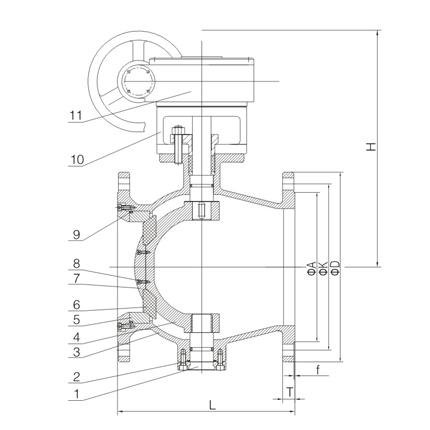

二、BPQ340TC陶瓷偏心半球閥主要零部件材料：
序號 | 名稱 | 材料 | 序號 | 名稱 | 材料 |
1 | 閥蓋 | wcb | 7 | 壓圈 | wcb |
2 | 墊片 | 氟橡膠 | 8 | 螺栓 | 20# |
3 | 閥體 | wcb | 9 | 密封墊片 | 氟橡膠 |
4 | 半球體 | wcb | 10 | 支架 | wcb |
5 | 閥座 | 結構陶瓷 | 11 | 驅動裝置 | 成品件 |
6 | 密封圈 | 結構陶瓷 | 12 |
三、BPQ340TC陶瓷偏心半球閥應用規范：
設計與制造 | gb/t 12224 | |
連接端尺寸 | 結構長度 | gb12221 |
法蘭尺寸 | gb/t9113 | |
檢驗與試驗 | gb/t 9092 | |
材料 | 碳鋼 | gb/t 12229 |
不銹鋼 | gb/t 12230 | |
標志 | gb/t 12220 | |
供貨 | gb/t 12252 | |
四、BPQ340TC陶瓷偏心半球閥主要外形和連接尺寸：
pn(mpa) | dn (mm) | h | l | d | d1 | d2 | n-d | c | f |
1.6 | 50 | 230 | 124 | 165 | 125 | 100 | 4-φ18 | 16 | 3 |
65 | 237 | 145 | 185 | 145 | 120 | 4-φ18 | 18 | 3 | |
80 | 260 | 165 | 200 | 160 | 135 | 8-φ18 | 20 | 3 | |
100 | 270 | 194 | 220 | 180 | 156 | 8-φ18 | 20 | 3 | |
125 | 320 | 210 | 250 | 210 | 185 | 8-φ22 | 22 | 3 | |
150 | 340 | 229 | 285 | 240 | 211 | 8-φ22 | 26 | 3 | |
200 | 390 | 243 | 340 | 295 | 265 | 8-φ23 | 26 | 3 | |
250 | 420 | 297 | 405 | 355 | 319 | 8-φ26 | 30 | 3 | |
300 | 510 | 338 | 460 | 410 | 375 | 8-φ26 | 30 | 4 |
