Q41F 浮動式球閥

1產品型號：Q41F
2公稱通徑：DN15~DN500
3公稱壓力：PN1.6~10.0MPa
4工作溫度：-196~150℃
5主要材質：WCB、A216-WCB
6設計標準：GB/T 12237、API 6D、ASME B16.34
7連接法蘭：GB/T 9113、JB/T79、Hg20592、ANSI B16.5、B16.47
8試驗和檢驗：GB/T9092、AP16D、AP1598

客戶訂購咨詢：15000666432

#球閥

詳細介紹

一、Q41F浮動式球閥概述：
沃茈閥門（上海）有限公司生產銷售的Q41F浮動式球閥球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。在各種閥門中，球閥的流動阻力較小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。

二、Q41F浮動式球閥主要零件材料:

序號 no.	零件名稱	材質
序號 no.	零件名稱	gb	astm
1	閥體	wcb	a2116-wcb
2	密封圈	ptfe	ptfe
3	球體	1c18ni9ti	ss304
4	螺母	35	a194-2h
5	螺柱	35crmoa	a193-b7
6	石體	wcb	a216-wcb
7	墊片	柔性石墨+不銹鋼	b12.10-304f/.g
8	填料	ptfe	ptfe
9	填料壓蓋	wcb	a2116-wcb
10	定位片	25	a105
11	擋圈	65mn	aisi 1066
12	手柄	k33	a47-667 gr.32510
13	閥桿	1cr33	a276-410
14	螺釘	35	a193-b7
15	止推墊片	ptfe	ptfe

三、Q41F浮動式球閥技術規范:

設計依據	國標系列	美標系列
設計標準	gb/t12237	ap16d	ansi b16.34
法蘭連接結構長度	gb/t12221	ap16d	ansi b16.10
結構長度（焊接）	gb/t15188.1	ap16d	ansi b16.10
連接法蘭	gb/t9113 jb/t79 hg20592	ansi b16.5、b16.47
對焊端	gb/t12224	ansi b16.25
試驗和檢驗	gb/t9092	ap16d	ap1598

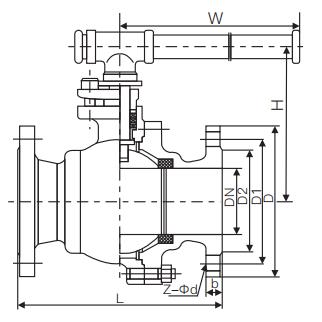

四、Q41F浮動式球閥 主要外形尺寸:

公稱通徑	15	20	25	40	50	65	80	100	125	150	200
d1	13	19	25	38	64	64	76	102	127	152	203
l	108	117	127	165	191	191	203	229	356	394	457
h	59	63	75	95	142	142	152	178	252	272	342
w	130	130	160	230	400	400	400	650	1050	1050	1410
wt（kg）	2.5	3	5	7	15	19	19	33	58	93	160
