D342X 蝸輪雙偏心蝶閥

1產品型號：D342X
2公稱通徑：DN50～DN2000
3公稱壓力：PN0.6~1.6MPa
4驅動方式：蝸輪傳動、電動、氣動、液動
5制造標準：GB/T 122387-89
6法蘭標準：GB9113-2000、GB17241.6-1998
7結構長度標準：GB12221-89
8檢驗標準：GB/T 13927-92

客戶訂購咨詢：15000666432

#蝶閥

詳細介紹

沃茈閥門（上海）有限公司生產銷售的D342X蝸輪雙偏心蝶閥也叫作高性能蝶閥，主要適用于水廠、電廠、鋼廠冶煉、化工、水源泉工程、環境設施建設等系統排水用,尤其適用于水道管路上,作為調節和截流設備使用。和中線蝶閥相比，雙偏心蝶閥更耐高壓，壽命更長，穩定性好。和其它閥門相比，口徑越大材料越輕，成本就更低。但是由于中間有蝶板，流阻大，所以小于dn200 的蝶閥是沒有很大意義的。

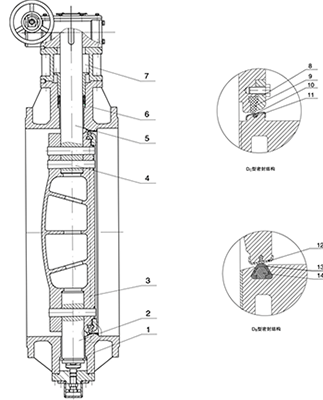

一、D342X蝸輪雙偏心蝶閥主要零部件材料

零件名稱	fbgx（d342x）-6/10/16蝸輪傳動軟密封蝶閥零件選用材料
閥體	wcb、qt450-10、ht200、ht250
蝶板	wcb、qt450-10、ht200、ht250
閥軸	2cr13
密封圈	丁腈耐油橡膠
填料	柔性石墨

二、D342X蝸輪雙偏心蝶閥主要技術參數

公稱通徑dn（mm）	50～2000		50～1600
公稱壓力pn（mpa）	0.6	1.0	1.6
密封試驗（mpa）	0.66	1.1	1.76
強度試驗（mpa）	0.9	1.5	2.4
適用溫度	丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合gb/t13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

三、D342X蝸輪雙偏心蝶閥主要外形連接尺寸

dn	主要外形連接尺寸					法蘭尺寸和螺栓孔尺寸
	l	h	h1	a	b	0.6mpa				1.0mpa				1.6mpa
	l	h	h1	a	b	d	d1	d2	n-d	d	d1	d2	n-d	d	d1	d2	n-d
50	108	82.5	306	80	80	140	110	88	4-14	185	125	99	4-18	165	125	99	4-18
65	112	92.5	321	80	80	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	114	100	346	80	80	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	127	110	387	95	95	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	140	125	411	95	95	240	20	174	8-18	250	210	184	8-18	250	210	184	8-18
150	140	142.5	447	95	95	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	152	170	607	190	308	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	165	192.5	688	190	308	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	178	222.5	742	190	308	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	190	252.5	797	190	308	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	216	282.5	930	270	466	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	222	307.5	975	270	466	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	229	335	1065	270	466	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	267	390	1225	457	625	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	292	447.5	1343	457	625	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	318	507.5	1436	457	625	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	330	557.5	1616	598	853	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	410	615	1711	598	853	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	470	727.5	1971	598	853	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
1400	530	837.5	2218	860	1345	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48
1600	600	957.5	2578	860	1345	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56
1800	670	1057.5	2689	860	1345	2045	1970	1918	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56
2000	760	1162.5	3022	952	1592	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62
